DFW-12 戶外環網箱
所屬分類：
產品中心
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
功能特點
◎采用預制式帶電可觸摸硅橡膠電纜頭，全密封、全絕緣、免維護，可靠保證人身安全；
◎結構緊湊，外形小巧美觀，不銹鋼雙層箱體，使用壽命可達二十年以上；
◎在不影響主網運行的前提下，實現區域停電檢修，減小停電范圍；
◎可配一臺或多臺SF6負荷開關，接線方式靈活多樣，分支出線最多可達8回路；
◎可選避雷器、短路故障指示器、限流熔斷器等，滿足用戶各種要求。

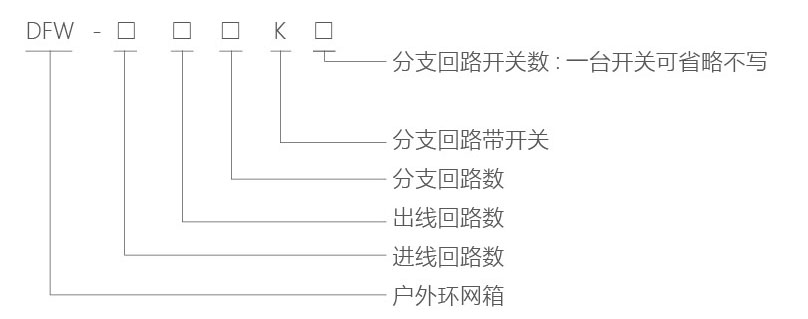

型號及含義
技術參數
|
序號 |
名 稱 |
參數 |
|
1 |
額定電壓 |
12kV |
|
2 |
額定電流 |
630A |
|
3 |
工頻耐壓(相地) |
42kV/min |
|
4 |
雷電沖擊電壓 |
75kV |
|
5 |
額定開斷電流 |
630A |
|
6 |
額定短路開合電流(峰值) |
50kA |
|
7 |
額定短時耐受電流 |
25kA/4S |
|
8 |
額定峰值耐受電流 |
50kA |
|
9 |
額定開斷電容電流 |
45A |
|
10 |
額定開斷電感電流 |
16A |
|
11 |
滿負荷開斷次數 |
100 |
|
12 |
分合閘機械操作次數 |
2000 |

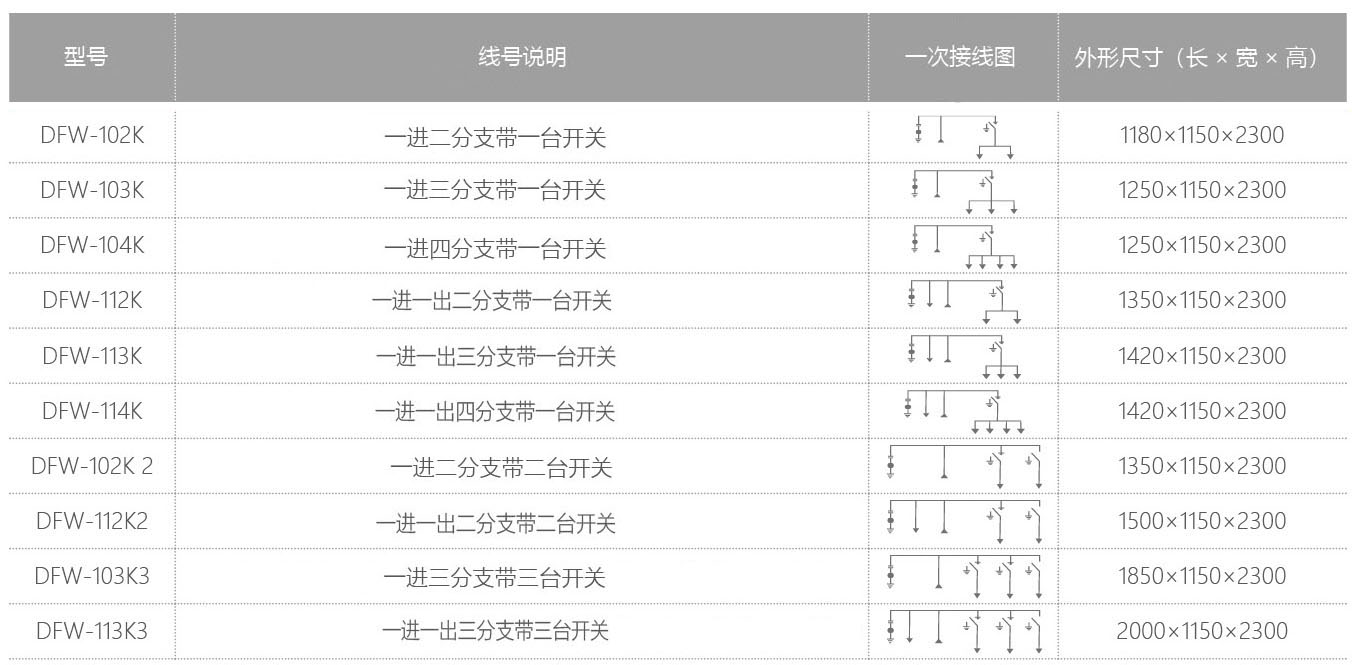

典型接線方案

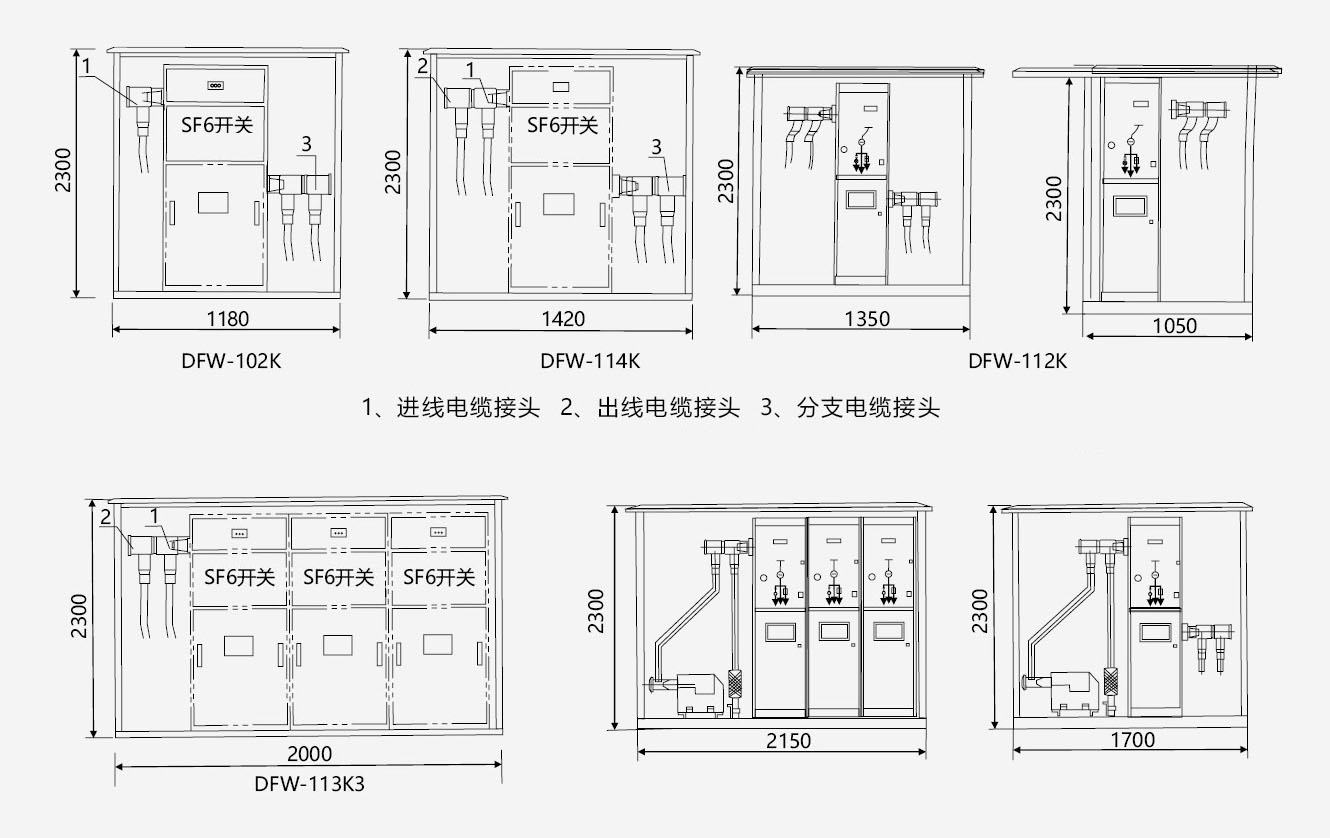

外形示意圖

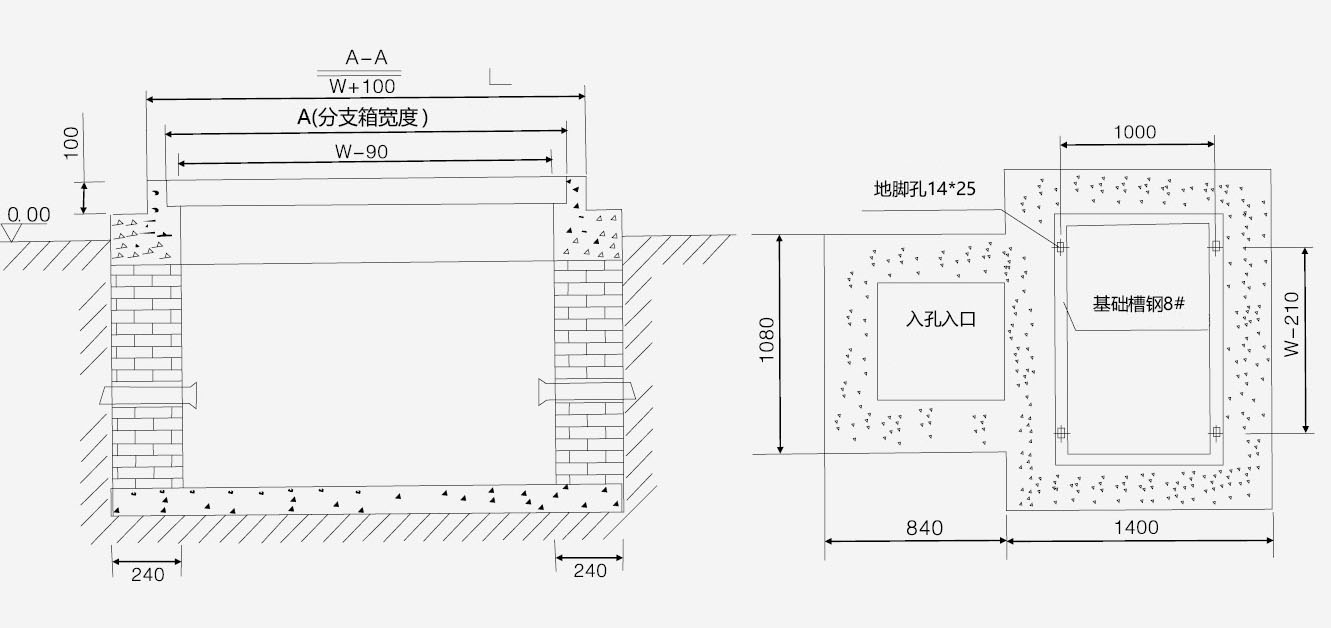

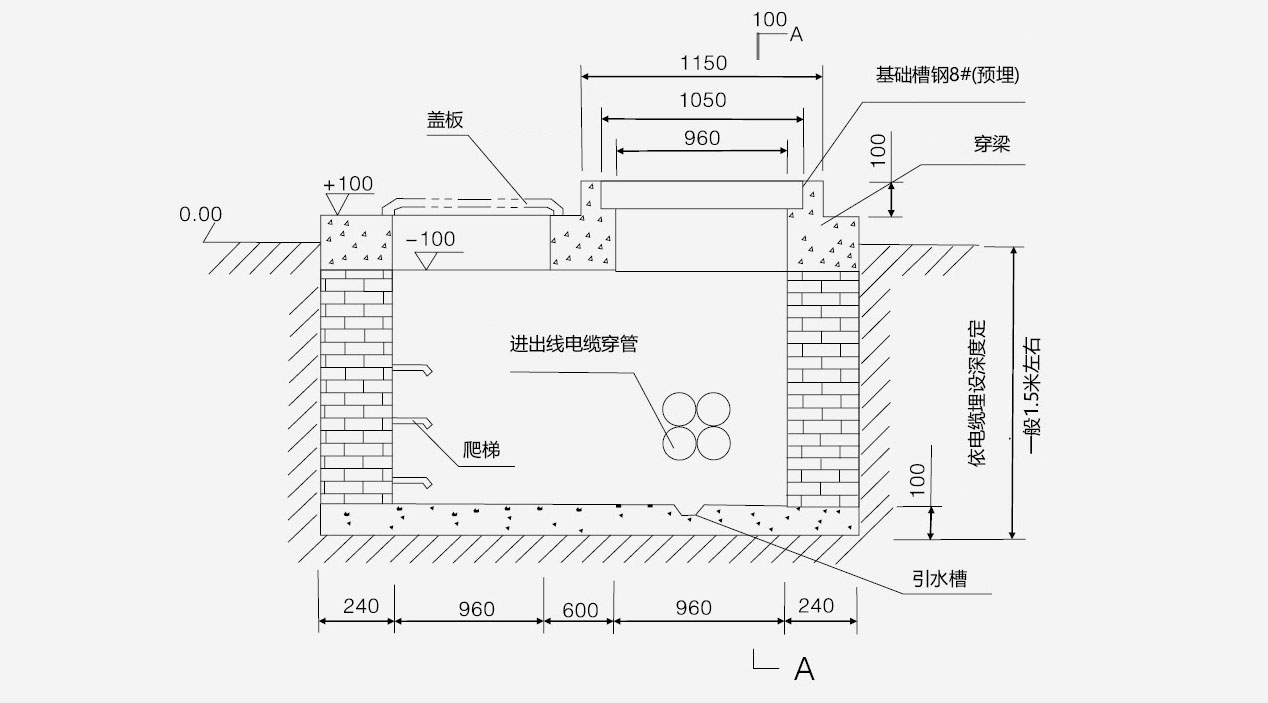

基礎結構圖
技術要求
◎磚墻內側采用1:3水泥砂漿抹封，并做防水處理；
◎穿梁采用中6砼操作；
◎基礎槽鋼制作后須做防腐處理；
◎分支箱安裝完畢后底座四周用水泥抹封；
◎人孔入口處須采取防水措施；
◎基礎內應預埋好接地極，接地電阻符合電力部門要求。
訂貨須知
◎產品型號、用戶有特殊要求的可提供一次圖；
◎進出線及分支電纜的標準截面；
◎選配的避雷器、短路故障指示器的數量；
◎外殼的材料和顏色。
