KSRM6-12全絕緣封閉式環網開關設備
所屬分類：
產品中心
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
產品概述
KSRM6-12全絕緣封閉式環網開關設備廣泛用于10kV/6kV配電系統，是城鄉各類用戶變配電系統的選用開關產品。開關柜為模塊化單元模式，可根據不同用途進行組合；由固定式單元組合與可擴展型單元兩大類，滿足各種變電站對緊湊型開關柜靈活使用的需要。
KSRM6-12全絕緣封閉式環網開關設備是一個完全密封的系統，其所帶電部件以及開關封閉在不銹鋼的本體內。整 個開關裝置不受外部環境條件影響，從而可以確保運行可靠性及人身安全。并且實現了免維護。通過選擇可擴展母線， 可以實現任何組合，達到全模塊化。擴展母線安全絕緣和屏蔽，確保了可靠性和安全性。SRM6-12全絕緣封閉式環網開 關設備同時可以提供TV化的自動化解決方案，形成了智能化開關的概念，并將現場安裝及調試工作量降到最低。

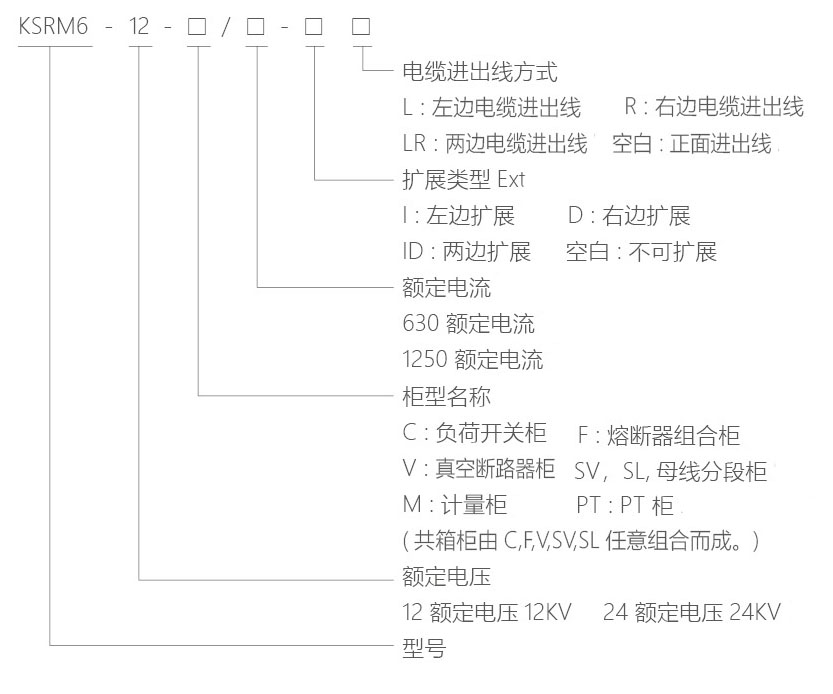

型號及含義
產品主要特點
◎ KSRM6-12全絕緣封閉式環網開關設備以SF6氣體作為滅弧及絕緣介質。
◎開關柜為全密封、全絕緣結構；母線、開關及帶點部件完全封閉在不銹鋼殼體中。腔體充氣以1.4bar的SF6氣體，防護等級達到IP67;
◎整個開關裝置完全不受外部環境條件的影響，即使在短進水浸等極端情況下能保證開關正常運行，產品終身免維護。
◎開關柜具有可靠的安全泄壓通道，即使在極端情況下也能保障操作人員人身安全。
◎開關柜分為固定單元組合和可擴展單元組合兩類。
◎開關柜通常由正面進出線，也可按不同的安裝位置實現側出線或側擴展。
◎布巨體尺寸安裝方便，并能夠適合空間狹小及環境條件不良的地方。
◎開關柜可模擬用戶的不同需求配置電動、遠控及監測裝置。
技術參數
|
型號 |
C模塊 |
C模塊 |
V模塊 |
CB模塊 |
|||
|
復合開關 |
組合電器 |
真空開關 |
隔離/接地開關 |
真空斷路器 |
隔離/接地開關 |
||
|
頦定電壓 |
kV |
|
|
|
|
12 |
12 |
|
額定頻率 |
Hz |
|
|
|
|
50 |
50 |
|
工頻耐受電壓(相間/斷口) |
kV |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
|
雷電沖擊耐受電壓 |
kV |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
|
額定電流 |
A |
630 |
注 ' |
630 |
|
1250/630 |
|
|
額定閉環開斷電流 |
A |
630 |
|
|
|
|
|
|
額定電纜充電開斷電流 |
A |
135/135 |
|
|
|
|
|
|
額定短路關合電流(峰值) |
A |
50 |
80 |
|
|
|
|
|
額定峰值耐受電流 |
kA |
50 |
|
|
|
|
|
|
額定短時耐受電流 |
kA/3s |
|
|
|
|
|
|
|
額定短路開斷電流 |
kA |
|
31.5 |
20 |
|
25 |
|
|
額定轉移電流 |
A |
|
1750 |
|
|
|
|
|
配用熔斷器最大電流 |
A |
|
125 |
|
|
|
|
|
回路電阻 |
-n |
≤300 |
≤600 |
|
|
|
|
|
機械壽命 |
次 |
5000 |
3000 |
5000 |
2000 |
5000 |
5000 |
注：1)取決于熔斷器的電流額定值。
開關柜結構及尺寸
