GCK低壓抽出式開關柜由動力配電中心(PC)柜和電動機控制中心(MCC)二部分組成，適用于發電廠、變電站、工 礦企業等電力用戶作為交流50Hz,最大工作電壓至660V,最大工作電流至3150A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電能轉換分配控制之用。
使用環境條件
◎海拔不超過2000m。
◎周圍空氣溫度不高于+40℃,并且24h內平均溫度不高于+35℃,周圍空氣溫度不低于-50℃。
◎大氣條件：空氣清潔，相對濕度在溫度為+40℃時不超過50%,在溫度較低時允許有較高的相對濕度，列如：+20℃時為90%。
◎沒有火災，爆炸危險，嚴重污穢，化學腐蝕及劇烈震動的場所。
◎與垂直面傾斜不超過5°。
◎本產品適合以下溫度運輸儲存： -25℃~+55℃,在短時間內(不超過24h)不超過+70℃。
◎如上述使用條件不能滿足時，應由用戶在訂貨時向我公司提出，協商解決。
開關柜的主要技術參數
|
額定工作頻率(Hz) |
50 |
|
|
額定工作電壓(V) |
380,660 |
|
|
額定絕緣電壓(V) |
660 |
|
|
額定工作電流(A) |
水平母線 |
630-3150 |
|
垂直母線 |
600 |
|
|
額定短時耐受電流 |
水平母線 |
80kA(有效值)/1秒 |
|
垂直母線 |
50kA(有效值)/1秒 |
|
|
額定峰值耐受電流 |
水平母線 |
176kA/0.1s |
|
垂直母線 |
110kA/0.1s |
|
|
主電路接插件(A) |
200,400 |
|
|
輔助電路接插件(A) |
10 |
|
|
工頻耐壓1分鐘 ( V ) |
2500 |
|
|
防護等級 |
P40 |
|
|
操作方式 |
就地，遠方，自動 |
|
安裝尺寸及安裝孔
|
柜寬(A) |
柜深(B) |
安裝孔距(a) |
安裝孔距(b) |
|
800 |
500 |
685 |
385 |
|
600 |
800 |
485 |
685 |
|
600 |
1000 |
485 |
885 |
|
800 |
800 |
685 |
685 |
|
800 |
1000 |
685 |
885 |
|
1000 |
800 |
885 |
685 |
|
1000 |
1000 |
885 |
885 |

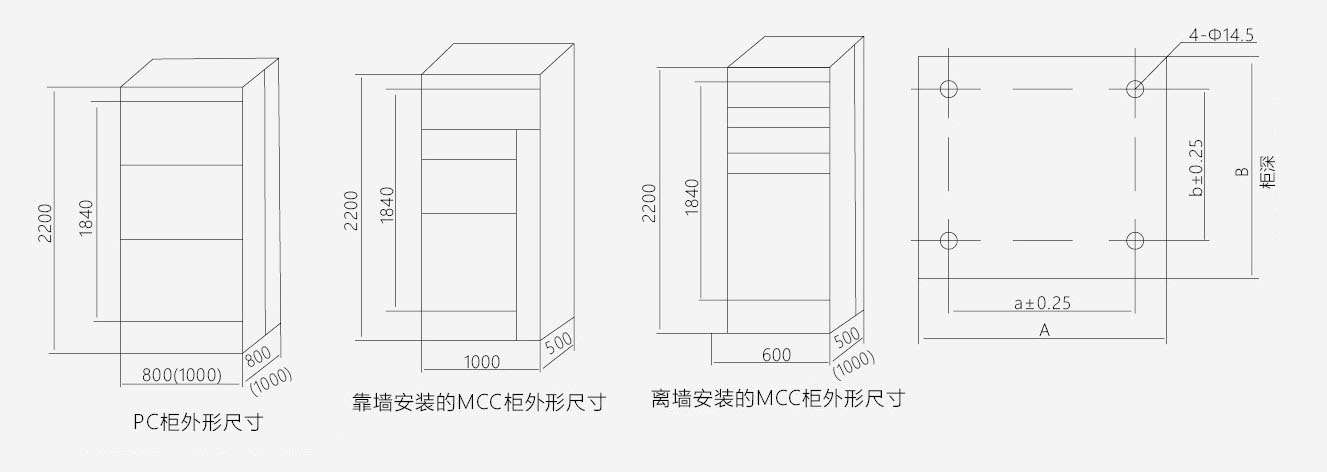

外形尺寸安裝尺寸

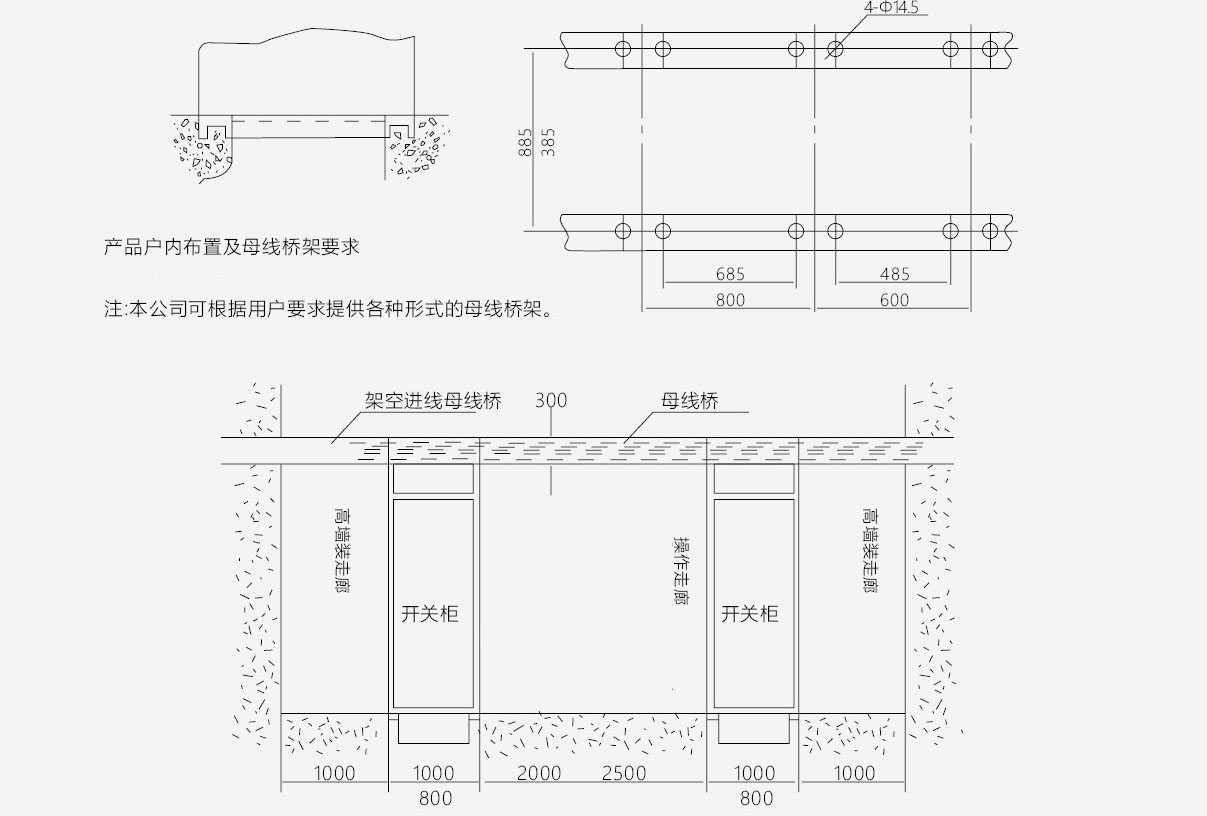

產品安裝基礎示意圖
訂貨須知
◎本產品在安裝時，柜與柜之間的水平線應連 接牢固可靠。
◎本產品的門與主開關有聯鎖功能，即只有在 斷電的情況下門才可能打開，本產品的其它側 面為螺釘封板，與主開關沒有聯鎖功能，故請 用戶在拆開本產品側板檢修時，務必斷開電源。
◎非專業人員請勿打開柜體維護檢修。
