GGD交流低壓配電柜

產品概述

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz,額定工作電壓380V,額定工作電流至3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據能源部主管上級與廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點，可作為低壓成套開關設備的更新?lián)Q代產品使用。

GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》,GB7251《低壓成套開關設備》等標準。

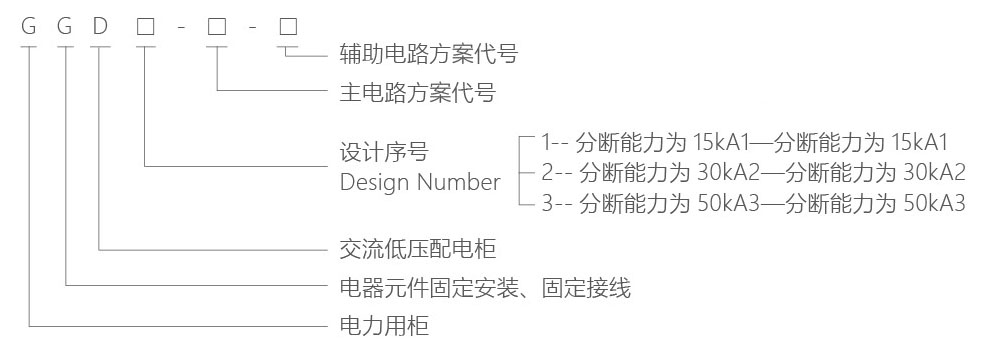

型號及含義

使用條件

◎周圍空氣溫度不高于+40℃,不低于-5℃, 24h內的平均溫度不得高于 +35℃;

◎戶內安裝使用，使用地點的海拔高度不得超過 2000m;

◎周圍空氣相對濕度在最高溫度為+40℃時不超 過50%,應在較低溫度時允許有較大的相對 溫度(例如+20℃時為90%)考慮到由于溫度 的變化可能會偶然產生凝露的影響；

◎設備安裝時與垂直面的傾斜度不超過5°;

◎設備應安裝在無劇烈震動和沖擊的地方以及不 足以使電器元件受到腐蝕的場所；

◎用戶有特殊要求時可與制造廠協商解決。

電氣性能

基本電氣參數

主電路方案

GGD柜的主電路設計了129個方案，共298個規格(不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格)。

其中：GGD1型 49個方案  123個規格

GGD2 型  53個方案  107個規格

GGD3 型  27個方案   68個規格

主電路方案是征求了廣大設計、使用部門的意見選編的，增加了發電廠需要的方案。額定電流至3150A,適合2000kVA及以下的配 電變壓器選用。此外，為適應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2電容補償柜，其主電路方案4個，共12個規格。

輔助電路方案

輔助電路的設計分供用電方案和發電廠方案兩部分，GGD柜內有足夠的空間安裝二次元件，同時還開發研制了專用的LMZ3D型電 流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。

主母線

考慮到價格比和以鋁代銅的可行性，額定電流在1500A及以下時可采用單鋁排母線，額定電流大于1500A時采用雙銅排母線，生產 廠按此規定制造樣機并通過型式試驗，當然，生產廠也可根據用戶的要求將鋁母線換成同等載流量的銅母線。母線的搭接面均采用搪錫 工藝處理。

電器元件選擇

(1).GGD柜主要采用國內已能批量生產的較先進的電器元件，同時也根據經濟、合理的原則，在充分考慮可行性的前提下保留了部分可用 的老產品如DZ10D、DZ20等，不選用已淘汰的產品。

(2).HD13BX和HS13BX型旋轉操作式刀開關是為滿足GGD柜獨特結構的需要而設計的專用的元件，它改變了機構的操作方式，保留了老 產品的優點，是一種實用新型的電器元件。

(3).如設計部門根據用戶需要，選用性能更優良、技術更先進的新型電器元件時，因GGD柜具有良好的安裝靈活性， 一般不會因更新電 器元件造成制造和安裝方面的困難。

(4).為進一步提高主電路的動穩定能力，設計了GGD柜專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO合 金材料熱塑成型，絕緣強度高、自熄性能好、結構獨特，只需調整積木式間塊即可方便地組合成單母線夾或雙母線夾，絕緣支撐是套筒 式模壓結構，成本低、強度高，解決了老產品爬電距離不夠的缺陷。

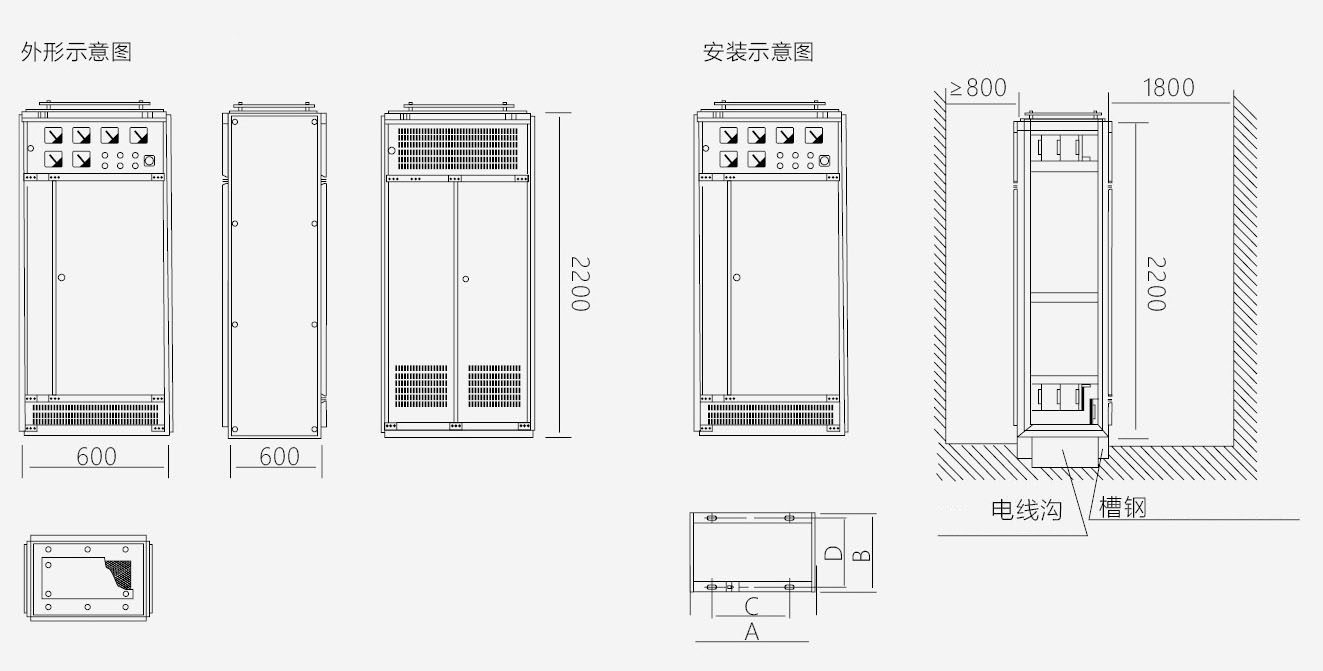

外形及安裝尺寸

產品成套性

我公司供貨時提供下列文件及附件：

◎裝箱清單

◎產品合格證

◎使用說明書

◎出廠試驗報告

◎有關電氣圖紙

◎柜門鑰匙，操作手柄及合同單規定的備品條件。
